Sonderanlagenbau von KLEFLER
Individuelle Techniklösungen für besondere Herausforderungen
Nicht jede Aufgabe braucht Standard. Manche brauchen jemanden, der sie wirklich zu Ende denkt.
Unsere Heimat ist die Strahltechnik.
Unsere Stärke zeigt sich dort, wo Standard nicht mehr weiterhilft.
Wenn im Freistrahlen besondere Anforderungen entstehen, bauen wir die passende Lösung. Und wenn eine technische Herausforderung auf den ersten Blick gar nicht nach KLEFLER aussieht, schauen wir trotzdem genau hin.
Wer sich ansieht, was wir abseits unserer Kernkompetenz bereits umgesetzt haben, merkt schnell:
Mit anspruchsvollen Aufgaben dürfen Sie zu uns kommen. Gerade dann.
Unsere Wurzeln liegen im Freistrahlen
Und genau deshalb wissen wir, wie man robuste Technik für harte Bedingungen denkt.
Standard kann jeder
Interessant wird es dort, wo Anforderungen nicht mehr ins Raster passen.
Nicht die Kategorie zählt
Sondern die Frage: Lässt sich daraus eine funktionierende Lösung bauen?

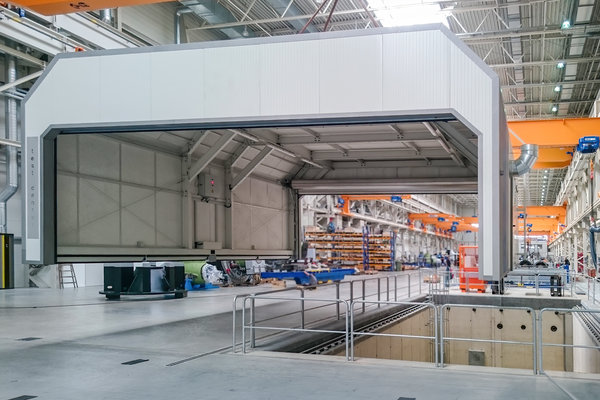

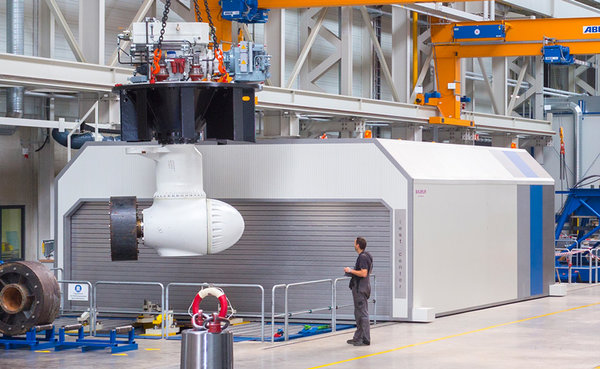

Schallschutzhaube für Schiffsantriebs-Prüfstände
Wenn aus einer ungewöhnlichen Anforderung eine durchdachte Sonderlösung werden muss
Wenn Standardlösungen nicht ausreichen
Am Standort Dörth suchte SCHOTTEL eine Schallschutzlösung für den Testlaufbereich seiner Schiffsantriebe. Im laufenden Betrieb sollte die Geräuschentwicklung so begrenzt werden, dass angrenzende Arbeitsbereiche nicht unnötig belastet werden. Die Aufgabe klang zunächst nach klassischem Schallschutz. In der Praxis war sie deutlich anspruchsvoller.
Denn die Einhausung sollte nicht nur den Schallpegel außerhalb der Anlage auf unter 80 dB senken. Sie musste zugleich verfahrbar, kranbar und in den vorhandenen Prüfbereich integrierbar sein. Also keine einfache Haube, sondern eine Sonderkonstruktion mit klaren technischen Grenzen und hoher mechanischer Anforderung.
Warum SCHOTTEL uns gefragt hat
Zum Zeitpunkt der Anfrage hatten wir für SCHOTTEL am Standort bereits zwei große Freistrahlhallen und eine Schleifkabine realisiert. Die Planer kannten also unsere Arbeitsweise und wussten, dass wir auch dann lösungsorientiert bleiben, wenn Anforderungen nicht mehr in ein Standardschema passen.
Die Frage war deshalb naheliegend: Wenn KLEFLER große Strahl- und Kabinenlösungen plant und baut, warum dann nicht auch eine bewegliche Schallschutzhaube, die genau auf diesen Prüfstand zugeschnitten ist?
Die Aufgabe war klar. Die Lösung noch nicht
Grundlage war ein fünfseitiges Leistungsverzeichnis mit einer ganzen Reihe technischer und funktionaler Vorgaben. Drei Anforderungen standen dabei besonders im Mittelpunkt:
- außerhalb der Einhausung sollte ein Beurteilungspegel von maximal 80 dB(A) erreicht werden
- die Schallschutzhaube musste auf Schienen elektrisch verfahrbar sein
- die gesamte Konstruktion musste so ausgelegt werden, dass sie mit dem Hallenkran angehoben werden kann
Dazu kamen zahlreiche weitere Anforderungen an Statik, Abdichtung, Bedienung, Zugänglichkeit, Torlösungen, Energiezuführung und Betriebssicherheit. Es war also schnell klar: Hier ging es nicht um ein Zukaufprodukt, sondern um echten Sonderanlagenbau.
Unsere Lösung

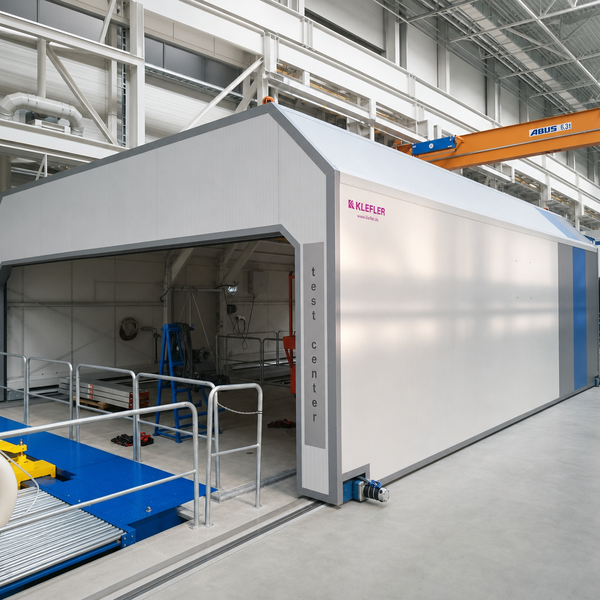

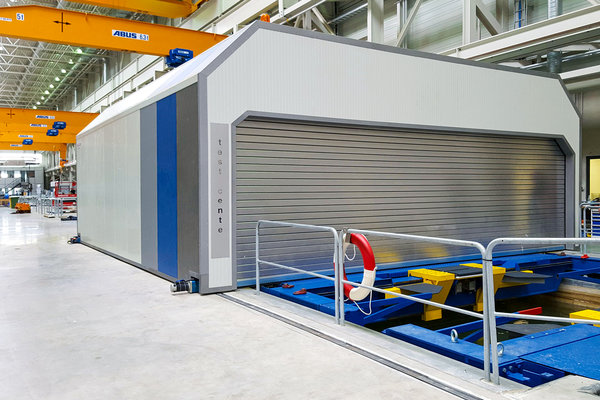

Wir lieferten eine elektrisch verfahrbare Schallschutzhaube mit einer Größe von rund 9 x 8 x 3,3 Metern, ausgelegt für den Einsatz im Prüfbereich und abgestimmt auf die baulichen Gegebenheiten vor Ort.
Die Konstruktion wurde auf Schienen verfahrbar ausgeführt und mit großen Rolltoren an beiden Stirnseiten ausgestattet. Gleichzeitig musste die gesamte Einhausung eine hohe Verwindungssteifigkeit aufweisen, damit sie über einen zentralen Anschlagpunkt im Dach mit dem Hallenkran aufgenommen werden konnte.
Damit aus der Konstruktion nicht nur eine große Hülle, sondern eine funktionierende Lösung wurde, kamen weitere Details hinzu:
- schallgedämmte Sandwichbauweise
- ausgereiftes Tragwerkskonzept
- pneumatisch absenkbare Dichtlippen zur Reduzierung von Schallbrücken zum Hallenboden
- integrierte Steuerung mit sicherheitsrelevanter Verriegelungslogik
- beidseitige Rolltorlösungen für den praktischen Betrieb
Was dieses Projekt besonders gemacht hat
Die eigentliche Herausforderung lag nicht in einer einzelnen Komponente, sondern im Zusammenspiel aller Anforderungen. Schallschutz, Beweglichkeit, Kranbarkeit, Statik und Alltagstauglichkeit mussten gleichzeitig funktionieren.
Eine Haube, die gut dämmt, aber nicht verfahrbar ist, hätte die Aufgabe nicht erfüllt.
Eine verfahrbare Konstruktion ohne ausreichende Steifigkeit ebenfalls nicht.
Und eine Lösung, die nur technisch möglich, aber im Betriebsalltag unpraktisch ist, hilft am Ende niemandem.
Genau an dieser Stelle zeigt sich, was Sonderanlagenbau für uns bedeutet: nicht einzelne Anforderungen nebeneinander zu verwalten, sondern sie in eine funktionierende Gesamtlösung zu übersetzen.
Das Ergebnis
Wir konnten uns mit unserem Konzept im Wettbewerb durchsetzen und die Schallschutzhaube entsprechend Leistungsbeschreibung realisieren. Entstanden ist eine Sonderlösung, die technische Vorgaben, betriebliche Anforderungen und praktische Handhabung miteinander verbindet.
Für SCHOTTEL bedeutete das: eine Schallschutzlösung, die den Prüfstand nicht ausbremst, sondern sich in den Arbeitsalltag einfügt.
Was solche Projekte über uns sagen
Nicht jede Aufgabe passt in ein Standardsystem. Gerade dann zeigt sich, wie wertvoll Erfahrung, konstruktives Denken und eigene Fertigung sind. Sonderanlagenbau heißt für uns, auch ungewöhnliche Anforderungen ernst zu nehmen und daraus eine Lösung zu entwickeln, die technisch tragfähig und praktisch nutzbar ist.
Oder anders gesagt: Wenn andere in Produktkategorien denken, beginnen wir mit der Aufgabe.

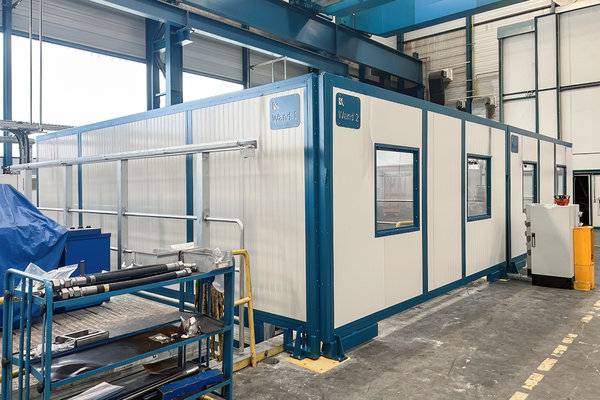

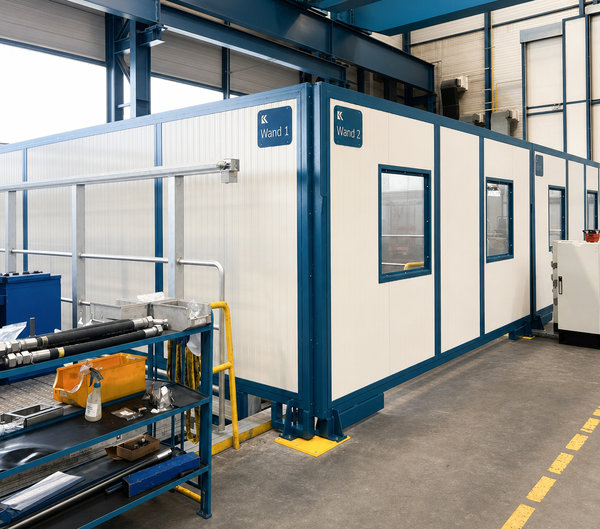

Schleifkabine für manuelle Schleifarbeiten
Wenn aus einer naheliegenden Idee eine passgenaue Sonderlösung wird
Die Anfrage lag nahe
Nach der Montage von zwei Strahlkabinen beim SCHOTTEL Neubau in Dörth. Wurde die Frage an uns herangetragen. Wenn KLEFLER bereits Strahlkabinen in überzeugender Bauweise und Optik geliefert hat, warum dann nicht auch eine Schleifkabine?
Diverse Anforderungen bei Platz sparender Aufstellung
Gesucht wurde eine Lösung für die Absaugung von Schleifstäuben bei handgeführten Schleifarbeiten an kleinen, mittleren und großen Bauteilen. Die Aufgabe war überschaubarer als bei der späteren Schallschutzhaube, passte aber trotzdem nicht in ein Standardsystem. Denn die neue Schleifkabine sollte sich in den noch verfügbaren Platz der bestehenden Halle einfügen, die Lautstärke der Schleifarbeiten deutlich reduzieren und gleichzeitig dafür sorgen, dass auch die Filteranlage für entzündliche Schleifstäube im Betrieb möglichst wenig zu hören ist.
Dazu kamen weitere Anforderungen aus dem Arbeitsalltag: ein großes Sichtfenster in der Seitenwand, ein Schleiftisch mit unterflur Absaugung und eine Dachöffnung, die sich beidseitig um rund 500 mm öffnen lässt, damit schwere Bauteile mit dem Hallenkran in die Kabine eingebracht werden können.
Unsere Lösung für den Hallenalltag

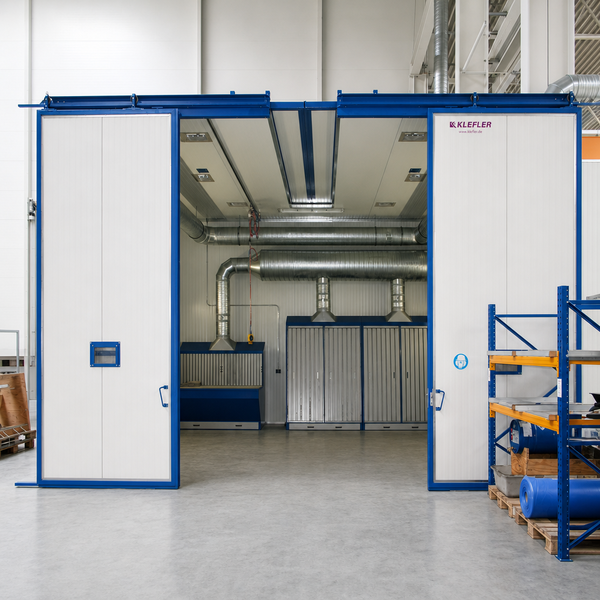

Unsere Lösung war eine Schleifkabine in Sandwichbauweise mit großem, beidseitig zu öffnendem Schiebetor. Die Filteranlage wurde separat eingehaust und mit eigenem Zugang ausgeführt, um die Geräuschentwicklung zusätzlich zu reduzieren. Hinzu kamen das pneumatisch öffnende Dach für die Kranbeladung sowie die abgestimmte Ausstattung mit Sichtfenster und Schleiftisch.
Sonderbau mit Praxisbezug
So entstand auch hier keine Lösung von der Stange, sondern eine Kabine, die sich sauber in den vorhandenen Hallenbereich einfügt und genau auf die Arbeitsweise vor Ort abgestimmt ist.

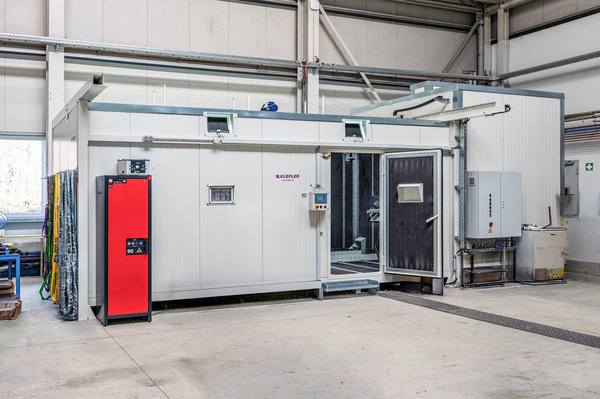

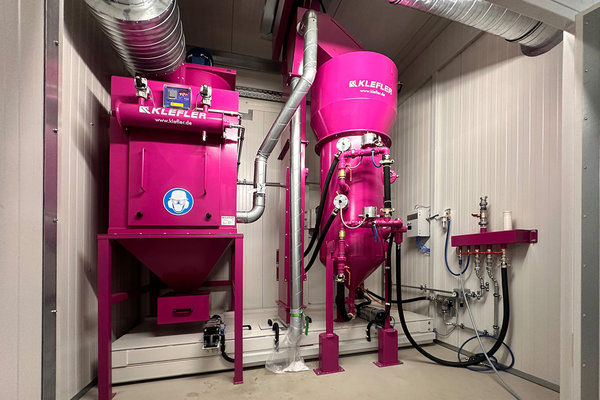

KLEFLER Walzenstrahlanlage – maßgeschneidert für schwere Bauteile
Wenn Technik nicht einfach übernommen werden kann, muss sie passend gemacht werden.
Ein Projektleiter von Oerlikon in Salzgitter kam mit einer klaren Aufgabe auf uns zu:
„Wir brauchen eine Walzenstrahlanlage – am besten gestern.“
Gefordert war eine Lösung für Wellen bis fünf Tonnen Gewicht, mit Kranbeladung über eine automatische Dachöffnung und einem vollautomatischen Strahlprozess für gleichbleibende Oberflächenqualität. Also keine Standardanlage, sondern eine Lösung, die schwere Bauteile sicher aufnimmt, reproduzierbar bearbeitet und sich sauber in den Ablauf einfügt.
Zeitdruck trifft Spezialanforderung
Der kurzfristige Vor-Ort Termin unseres Außendienstlers ergab diese Projekt Anforderungen.
- Strahlen von Wellen bis 5 Tonnen Gewicht

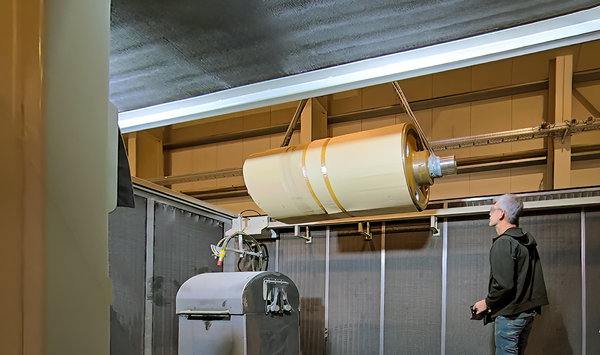

- Einbringung per Hallenkran über automatische Dachöffnung
- Gleichbleibende Oberflächenqualität bei variablen Werkstückgrößen
- Vollautomatischer Strahlprozess für hohe Wiederholgenauigkeit
Unsere Lösung
Trotz engen Zeitrahmens entwickelten wir eine Lösung, die technisch wie wirtschaftlich überzeugt. Als angefragte Komponenten kurzfristig nicht verfügbar waren, setzte unser Team auf das, was KLEFLER stark macht: hohe Fertigungstiefe, konstruktives Denken und die Bereitschaft, zentrale Anlagenteile selbst zu entwickeln.

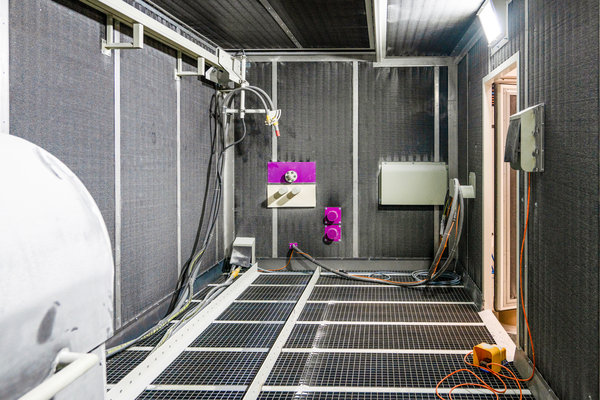

So entstand eine Walzenstrahlanlage mit:
- automatischer, staubdicht schließender Dachöffnung

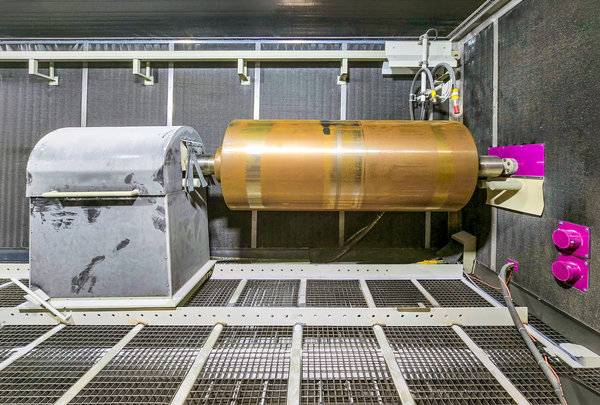

- flexibler Aufnahme mit Reitstock und Wellenantrieb

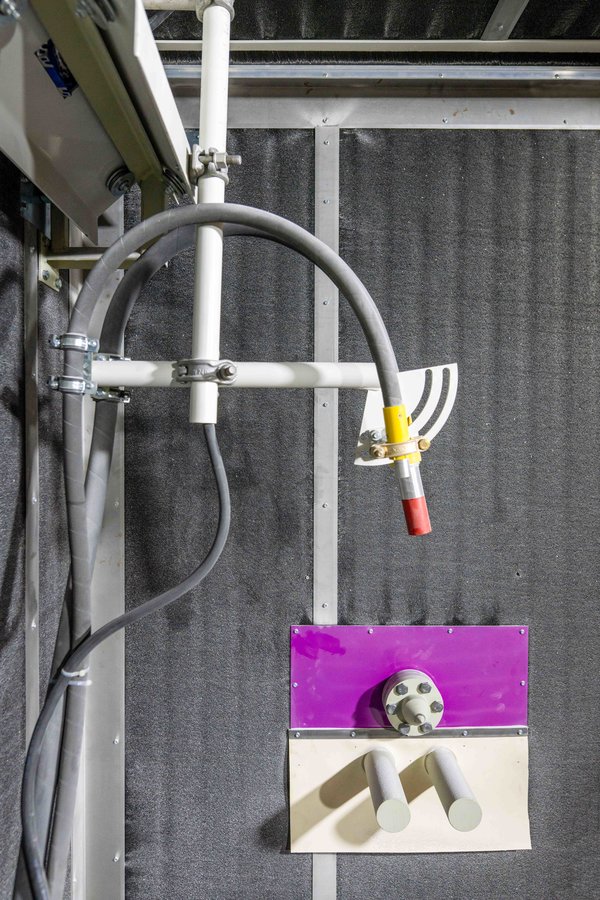

- linear verfahrbarer Strahldüse mit anpassbarer Geschwindigkeit
Damit ließ sich der Strahlprozess auf unterschiedliche Werkstückgrößen abstimmen, ohne bei Qualität oder Ablauf Kompromisse einzugehen.
Das Ergebnis
Am Ende stand keine improvisierte Sonderlösung, sondern eine Walzenstrahlanlage, die genau für diese Aufgabe gebaut wurde: schwere Wellen sicher aufnehmen, automatisch strahlen und gleichbleibende Oberflächenqualität liefern.
Konzipiert, gefertigt und montiert in kurzer Zeit – und so ausgelegt, dass sie im späteren Betrieb nicht nur funktioniert, sondern den Alltag spürbar erleichtert.
Haben Sie vergleichbare Bauteile in Ihrer Produktion ? Diese Vorteile bietet eine Klefler Walzenstrahlanlage.
AUTOMATISCH UND GLEICHMÄSSIG STRAHLEN
Der Strahlprozess läuft vollautomatisch – für konstante Qualität, auch bei wechselnden Wellengrößen und -gewichten.
Kurze Rüstzeiten, klare Abläufe
Flexible Aufnahme, durchdachte Beladung und einfache Bedienung unterstützen effiziente Abläufe im täglichen Betrieb.
Robust, wartungsarm und wirtschaftlich
Die stabile Bauweise, hohe Standzeiten und die anwendungsbezogene Auslegung machen die Anlage zu einer langfristig tragfähigen Lösung.
Sonderanlagen von KLEFLER entstehen dort, wo andere aufgeben – individuell gedacht, präzise gebaut und immer mit Blick auf Ihre Praxis.
